500KV de doble circuito de la tangente de la torre de transmisión compacta con seis conductores split

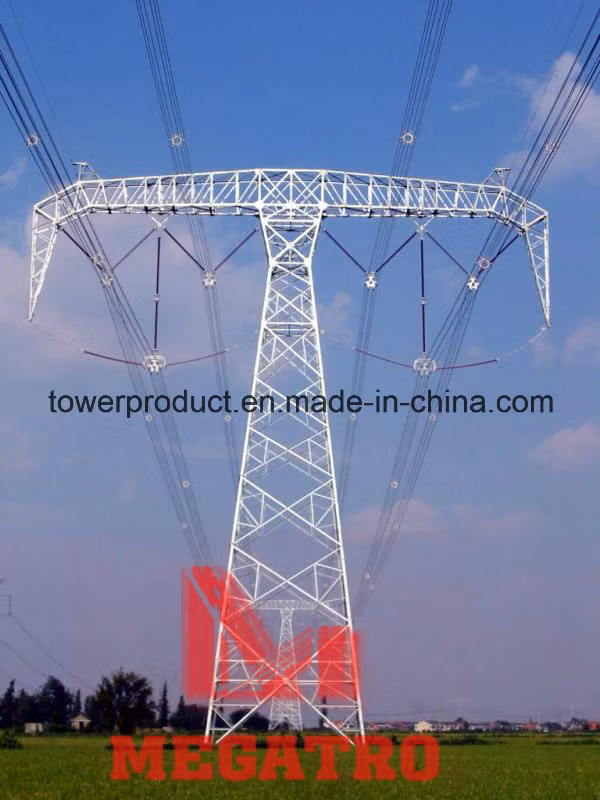

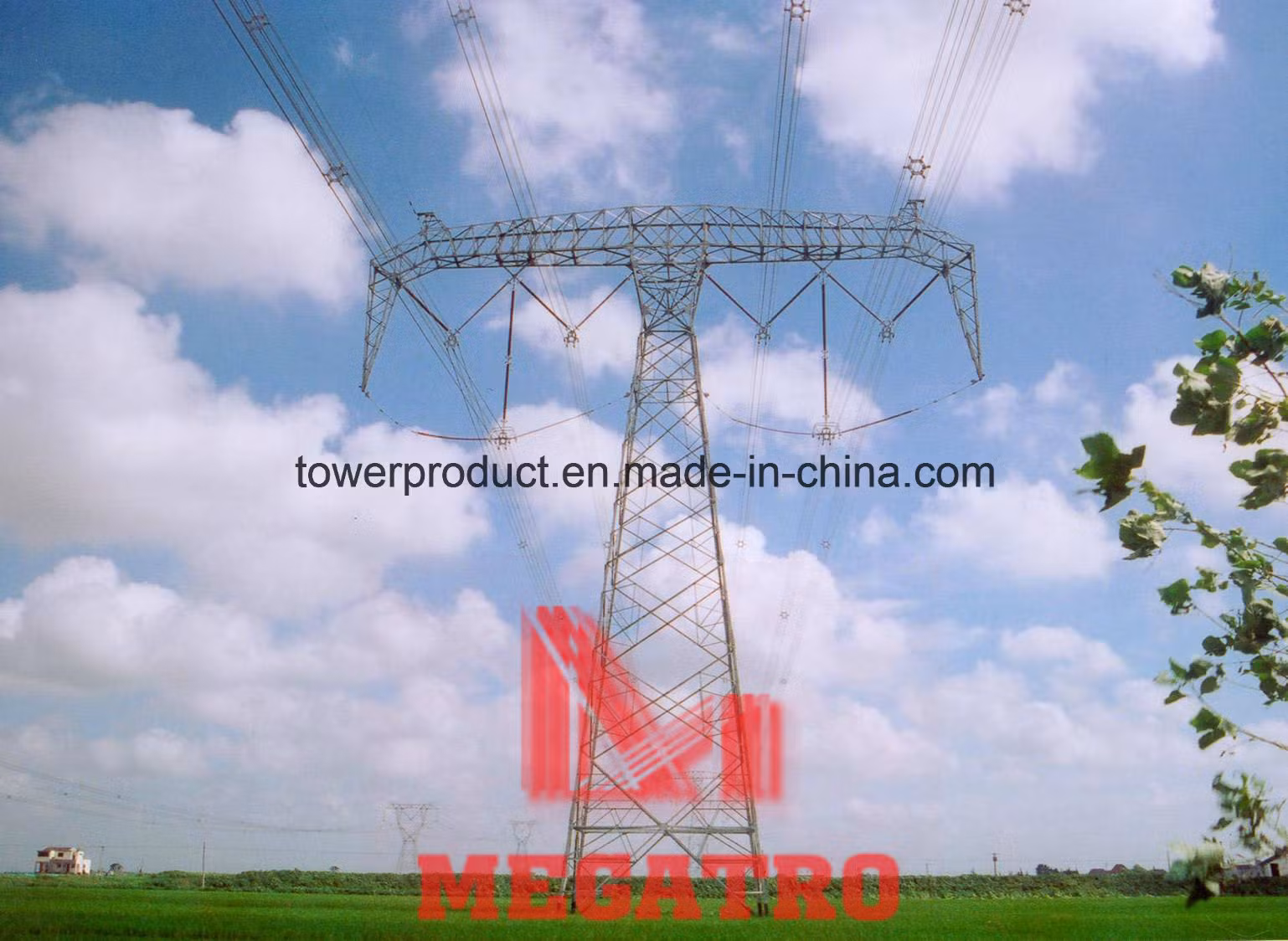

Línea de transmisión de doble circuito se refieren a las torres tienen dos circuitos, y mantener los diferentes conductores apiladas en la cima de la otra, esta foto se refieren a nuestra torre de doble circuito de 500KV con seis conductores de split. Este tipo torre es ampliamente utilizado en el mercado chino, que ha diseñado para compactar estructura estrecha, con la altura de 50 a 80 metros o según las necesidades del cliente. Además, este tipo suelen ser de la torre de la cruz de río o de montaña con más basic span.


Desde 2004, MEGATRO se centran principalmente en el mercado internacional y exportar muchos tipo de transmisión de las estructuras para clientes del extranjero. MEGATRO ha estado fabricando torre de transmisión de celosía y postes de acero cónico para la iluminación, control de tráfico, la comunicación y la utilidad de las aplicaciones. MEGATRO fue pionera en el desarrollo de la torre de transmisión, la torre de telecomunicaciones, la subestación, y otra estructura de acero y también estuvo en la vanguardia en el diseño de torre de transmisión.

Hoy en día, con más de 10 años de experiencia y nuestro compromiso de excelencia, MEGATRO sigue siendo una industria líder en la fabricación y diseño tubular de acero angular & & monopole estructuras para todos a la autopista, Municipal, Personalizado, Telecom, la iluminación eléctrica y aplicaciones. MEGATRO cuenta con un completo staff de profesionales de ingeniería personal entrenado en la PLS programa Polo y tres diferentes procesos de fabricación para la producción de torres de acero, postes y otros soportes. Utilizamos las últimas versiones de los PLS-CADD, PLS-pole, torre, AutoCAD y otros software de CAD. La estructura deberá ser diseñado de acuerdo a las combinaciones de carga dada según IEC 61936-1, y como se ilustra a continuación:
Cargas normales
1 de la carga de peso muerto
Carga de la tensión de 2
3 de la carga de la erección
La carga de viento 4

Cargas excepcionales
Las fuerzas de conmutación 1
2 Las fuerzas de cortocircuito
3 Pérdida de tensión de conductor
Las fuerzas de terremoto de 4

MEGATRO es uno de los pocos fabricantes que se reúnen una cara de 500KV de doble circuito de la tangente de la torre de transmisión compacta. Esta atención a la calidad no puede ser el más barato, pero sí asegurarse de que cada torre cumple con nuestros altos estándares de calidad. Y ayuda a reducir los costos de construcción en sitio debido a los conjuntos no coincidentes. Después de la fabricación de todos 500KV de doble circuito de la tangente torres de transmisión compacta se entregan a la planta de galvanizado de galvanizado en caliente. Torres se procesan a través de las instalaciones por cáustico de la limpieza, decapado y luego Fluxing. Estos procedimientos estrictos asegurar años libres de mantenimiento de torres. MEGATRO' 500KV de doble circuito de la tangente de sistemas de torre de transmisión compacta puede acomodar una variedad de cross-arm. MEGATRO también ofrece una amplia variedad de accesorios y soportes.

Otros datos:
El tamaño de la Disponibilidad: En base a las necesidades del cliente.
Material: material chino o como requisito de clientes por
El paquete: Ambas partes discuten antes de la entrega
Puerto de carga: puerto de Qingdao
plazo de entrega: un mes o en función de las necesidades del cliente
Pedido mínimo: 1
Estándar de fabricación: estándar chino u otro estándar que el cliente acepta


Clases de acero
Piernas: la torre de acero chinos Q345B, que igual a la norma ASTM A572 GR50
Otras webs, preparándose y no de la placa de estrés y el ángulo de acero: el Chino Q2230B, que igual a la norma ASTM A36
Las placas: acero chino Q345B, que igual a la norma ASTM A572 GR50
Los tornillos: el Chino grado 6.8 y 8.8, que similar a la norma ASTM A394
A) la dimensión y la tolerancia para el ángulo según GB/T1591-1994, similar a la norma EN 10056-1/2
B) baño caliente de la galvanización de conformidad con GB/T 13912-2002, similar a la norma ASTM A 123
C) La soldadura será el rendimiento en conformidad con la norma AWS D1.1 o CWB

Si algún requisito especial, podemos diseñar y discutir con el cliente.
